Bricolage de PC

Samedi 14 février 2004.

Pour prouver à mon PC que je l'aime encore je me décide à le torturer un peu.


Au menu, pose de ventilateur et de prise USB.


Après un changement de disque dur, je remarque que celui-ci devient très chaud assez rapidement.

Je lui fais alors quitter l'emplacement prévu a cet effet pour le poser plus bas avec un ventilateur qui souffle dessus.

Seul problème, le ventilateur se contente de brasser l'air du PC.



Une grille se trouve bien en façade mais vu le peu d'espace qu'elle laisse pour l'air impossible de coller le ventilo devant.

A part récupérer du bruit cela ne servirait a rien. Je me décide donc a couper dans le boîtier pour le faire respirer un peu.

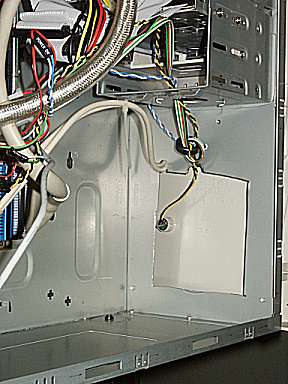

Le découpage est radical, mais pas suffisant. Le ventilateur, un 12cm, ne respire pas assez et le débit tombe dès que je le colle en façade.

Je vais devoir ouvrir plus large, continuer à découper de la tôle.

J'ai donc joué de la scie, enfin de la lame de scie car elle ne rentre pas dans le boîtier.

Ne pas oublier de bien aspirer derrière sinon...
Profitant de l'élan, je me dit qu'il serait sympa de passer les prises USB qui sont à l'arrière du PC sur un fond de panier vers l'avant.

En effet, pour brancher une webcam à la volée, une clef usb ou du bluetooth c'est tout de même plus pratique.

Même principe, je découpe dans le plastique de la face avant, en prenant un peu plus de précaution que pour le boîtier.

Pour ce qui ne se voit pas je travaille volontiers à la méthode 'gros bourrin' mais là c'est pas possible.

Voici les faces avant durant les différentes étapes.

Trous à la perceuse et finition au cutter.





Voici l'arrière de la face.

Manque de pot, la face avant est en deux parties et les connecteurs n'ont pas assez d'espace pour passer.

Je m'attaque donc aussi a la face blanche. Un trou, une découpe approximative et à l'attaque !

Le trou était bien entendu mal centré, j'ai du le reprendre (les prises arrivent en biais et non droite).

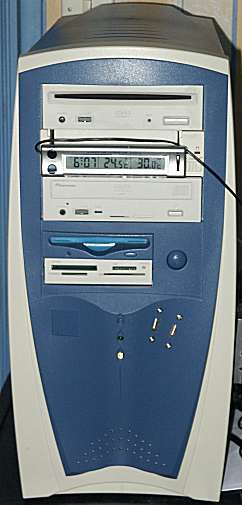

Voici le résultat; on voit bien que ce n'est pas centré. Mais bon...

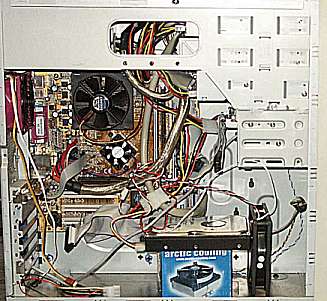

Dans le boîtier je repasse les fils en les bloquant en haut pour qu'ils ne gênent pas. Le trou du ventilateur est assez gros et l'air arrivera par le bas.



Je sais déjà qu'il y aura peu d'espace pour respirer mais je n'ai pas le choix pour le moment.

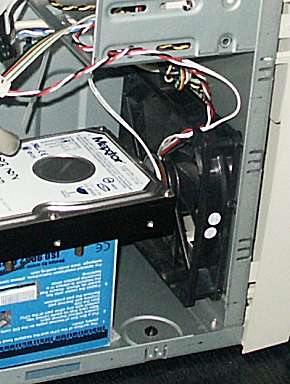

Je repose mon disque dur et je remonte le tout.

Résultat : en fonctionnement la sonde en dessous ne mesure que 30°C au lieu des 40°C sans ventilateur

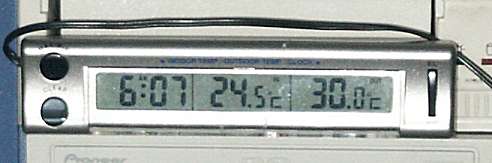

Température de la pièce et température sous le disque dur. Ma sonde est placée au milieu du disque.



Ceci est obtenu a vitesse maxi du ventilo. après réduction de la vitesse la température monte a 31.5°C mais je ne l'entend presque plus.

Et voila !
